产品简介

1.1主要功能

1.1.1 数据采集与监视

    控制器内部的通讯协议库基于模块化设计，支持包括工业、电力行业在内的400多种通讯协议，如MODBUS/CDT/101/102/103/104/IEC61850/GOOSE/DLT645/MQTT/HTTP等，累计各类PCS、

BMS、电表等通讯协议，能快速满足各类现场需求。

    可通过Web界面或APP 蓝牙本地进行数据查看，PCS、BMS、电表、并网电表、负荷电表、开关状态等设备实时数据，主接线图、实时功率流向；同时可历史数据查询，历史报警查询，充放电

量统计查询、收益查询；还可进行控制策略算法配置，电价管理等功能。

1.1.2 数据存储

     支持历史数据及统计数据存储，机器内置16G存储空间，可满足各类数据存储需求，离线缓存，断点续传等功能，支持内置应用进行数据存储，传输恢复时自动补传离线数据。

1.1.3 数据转发

     EMS控制器本身具有远动机及规约转换器功能，支持各类云平台/电力调度104，配网101，CDT，IEC61850，Goose等通讯协议，支持多路数据同时传输，如101/104，同时支持单路转发多客

户端的支持，满足各类主站的通讯需求，支持四遥数据，能支撑快速有功，

无功，电压，频率调节响应需求。

1.1.4 计量与统计

    支持充放电量统计、收益、转换效率统计，针对日、月、季度、年进行统计计算。

1.1.5 安全联锁与保护

    SOC 过高禁止充电，过低禁止放电

    电池温度过高/过低 → 降功率或停机

    高压/过流 → 立即停机

    消防报警、烟雾、漏水 → 立即断高压、禁启

    PCS故障 → 闭锁充放电

    电网异常（过压、欠压、过频、欠频）→ 快速脱网

1.1.6 有功无功控制

    EMS控制器根据策略实时下发目标有功功率P/无功功率Q给PCS：

控制模式包括：

    恒功率充放电

    按设定功率充电/放电

    恒 SOC 控制

    维持电量在目标区间

    削峰填谷

    高峰放电、低谷充电

    需量控制

    防止变压器超需量，避免罚款

    跟踪计划曲线

    按日、月充放电计划执行

    调频/调峰（电网侧）

    一次调频、AGC跟踪

1.1.7 防逆流

    在光伏 + 储能系统中，EMS 控制器通过实时监测并网点功率，控制储能系统不向电网反向送电，确保电能仅在用户侧自发自用，满足电网公司不允许余电上网、变压器不过逆、台区限发等要

求。

1.1.8  故障诊断、告警、事件记录

    分级告警：紧急 / 重要 / 一般

    故障定位：哪台 BMS、PCS、开关出问题

    事件顺序记录（SOE）毫秒级

    历史曲线、故障回放

    支持告警推送到平台/短信/APP

1.2主要特点

    国产RK3562J CPU 四核1.2GHz，2GB内存，16GB存储；

    国产麒麟银河操作系统；

    支持上万点数据处理能力；

    多功能融合一体化设计，支持壁挂或导轨安装，方便快捷；

    无风扇设计，可靠性提升；

    硬件全工业级设计，适应现场严苛环境长期稳定运行；

    硬件与软件双看门狗，确保系统稳定可靠运行；

    支持包括MODBUS/DLT645/IEC101/102/103/104/CDT/61850/GOOSE在内的400多种通讯规约；

    支持无线4G或WIFI通信，内置蓝牙；

    无缝对接各类PCS、BMS、储能云平台；

    内置有功控制，无功电压，快速频率响应等控制功能，满足本地及调度控制要求；

    支持本地Web、蓝牙APP以及远程配置调试，大幅提升调试效率、降低运维成本。

    控制器支持一主多从功能，满足工商业多个储能柜级联控制需求。

1.3规约库清单

    EMS控制器运行LPC数据采集核心软件平台（简称LPC软件）。每种通讯协议在LPC软件中都是一个独立的SO库，在设备启动时，LPC软件读取配置好的工程，根据配置好的工程动态加载需

要用到SO库。当开发新的通讯协议或扩展已有通讯协议时，不影响原有系统其他通讯协议的稳定性。

    目前EMS控制器支持的主要规约有：

    MODBUS ASCII/RTU/TCP主站、从站；

    CDT主站、从站；

    IEC101主站、从站；

    IEC103串口/网络主站；

    IEC104主站、从站；

    正向隔离装置传输协议；

    电力E文件与解析；

    电表DL645-1997、2007、DLT698.45-2017、；

    南自以太网103；

    南瑞以太网/串口103；

    金智以太网103；

    深瑞以太网103，串口103；

    许继串口103，以太网104；

    天正明日以太网103；

    四方CSC2000客户端，服务器协议；

    IEC61850客户端，服务器；

    GOOSE协议；

    储能电总协议；

    各类PCS、BMS、各类电表等。

参数简表

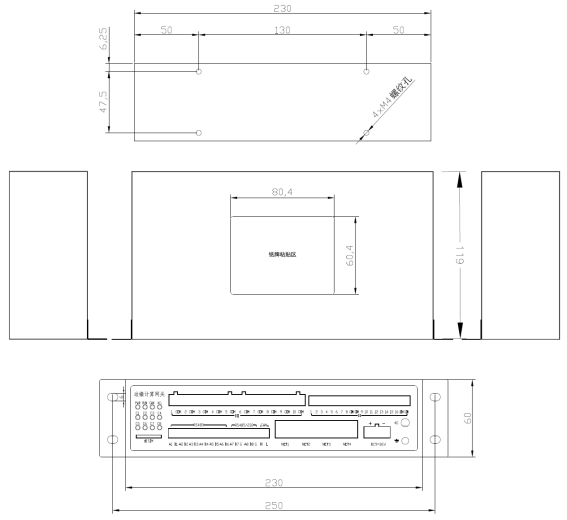

机械尺寸

机械尺寸
