XRSVG 低压无功补偿成套设备
XRSVG 低压无功补偿成套设备,是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力无功补偿专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路将外部互感器检测到电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成容性或感性基波补偿电流注入电网,提高功率因数,实现节能环保。
产品特点
◆ 补偿方式灵活:补偿容性或感性负载无功。
◆ 线性补偿,响应时间≤10ms。
◆ 具有人性化的人机交互界面,可通过该界面看到系统的实时电能质量信息(电压/电流波形、有功功率、无功功率、视在功率、功率因数、谐波等),操作简单,可以远控,也可以本控。
◆ 采用优质IGBT,功率密度大,可靠性高。
◆ 采用独立风道,调频风机,冷却效果好。
◆ 采用32位DSP高速检测和运算的数字控制系统。
◆ 监控以及显示具备远程通讯接口,可以通过PC机实时监控。
◆ 标准模块化设计,缩短交付周期,同时提高了使用的可靠性和可维护性。
XRSVG 低压无功补偿成套设备,是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力无功补偿专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路将外部互感器检测到电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成容性或感性基波补偿电流注入电网,提高功率因数,实现节能环保。

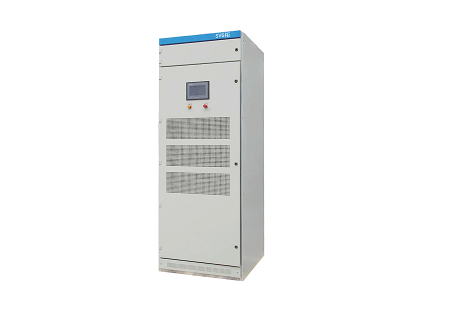

成套设备由SVG模块堆积而成,一个成套柜由N个模块组成,由一个触摸屏进行监控。
常用规格型号:
补偿容量 | 50kVar | 100kVar | 200kVar | 300kVar | 400kVar |
输出电流 | 75A | 150A | 300A | 450A | 600A |
模块电压 | 380V/3P4L | ||||
L(mm) | 800/1000 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
W(mm) | 800/1000 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
H(mm) | 2260 | 2260 | 2260 | 2260 | 2260 |
重量(Kg) | 250 | 300 | 380 | 500 | 750 |
其他规格请联系公司销售人员咨询。
